본 발명은 지관 자동 적재장치에 관한 것으로, 생산된 지관을 공급하는 지관 공급장치와, 지관 공급장치로부터 공급되는 지관 다수 개를 한 단위로 협지하여 승강시키고 이송시키는 지관 승강 이송장치와, 지관 승강 이송장치로부터 이송된 지관이 다단으로 적재되는 대차와, 상기 대차의 후방에 설치되어 지관의 적재 완료 시 대차를 외부로 취출하는 취출장치를 포함하여 이루어진 지관 자동 적재장치에 있어서, 상기, 지관 공급장치는 경사상의 안내판의 하단에 설치되어 안내판을 따라 내려오는 지관을 정지시키는 차단판과, 상기 차단판의 전방 하부에 직교되 게 설치되어 무한궤도로 회전되는 컨베어벨트와, 상기 컨베어벨트를 회전시키는 모터와, 상기 차단판의 이면에 피스톤로드가 축착되어 피스톤로드의 입출에 의해 축을 중심으로 컨베어벨트를 90°회전시켜 지관을 안내판과 수평으로 연결 설치된 받침판에 센터링시켜 이송시키는 센터링 실린더를 포함하여 이루어짐을 특징으로 한다.
울산시 소재의 고객이 특허법인 해든을 통해 진행하신 "지관 자동 적재장치" 특허 성공 사례입니다.
특허등록 성공사례 "지관 자동 적재장치" 소개

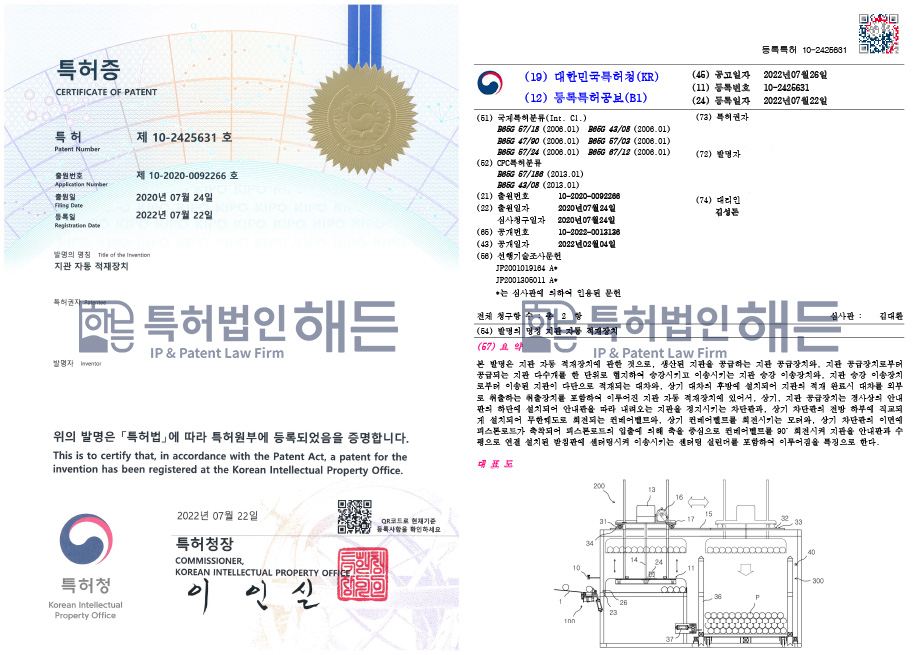

발명의 명칭 : 지관 자동 적재장치
등 록 번 호 : 10-2425631
(내용 요약)
본 발명은 지관 자동 적재장치에 관한 것으로, 생산된 지관을 공급하는 지관 공급장치와, 지관 공급장치로부터 공급되는 지관 다수 개를 한 단위로 협지하여 승강시키고 이송시키는 지관 승강 이송장치와, 지관 승강 이송장치로부터 이송된 지관이 다단으로 적재되는 대차와, 상기 대차의 후방에 설치되어 지관의 적재 완료 시 대차를 외부로 취출하는 취출장치를 포함하여 이루어진 지관 자동 적재장치에 있어서, 상기, 지관 공급장치는 경사상의 안내판의 하단에 설치되어 안내판을 따라 내려오는 지관을 정지시키는 차단판과, 상기 차단판의 전방 하부에 직교되 게 설치되어 무한궤도로 회전되는 컨베어벨트와, 상기 컨베어벨트를 회전시키는 모터와, 상기 차단판의 이면에 피스톤로드가 축착되어 피스톤로드의 입출에 의해 축을 중심으로 컨베어벨트를 90°회전시켜 지관을 안내판과 수평으로 연결 설치된 받침판에 센터링시켜 이송시키는 센터링 실린더를 포함하여 이루어짐을 특징으로 한다.
울산시 소재의 고객이 특허법인 해든을 통해 진행하신 "지관 자동 적재장치" 특허 성공 사례입니다.
